В дальнейшем при построении сечения поверхности и линии пересечения поверхностей будет показано нахождение как опорных так и произвольных точек сечения.
Если произвольные точки определяются с помощью одного и того же приема, то для нахождения опорных точек, как правило, приходится пользоваться различными способами.

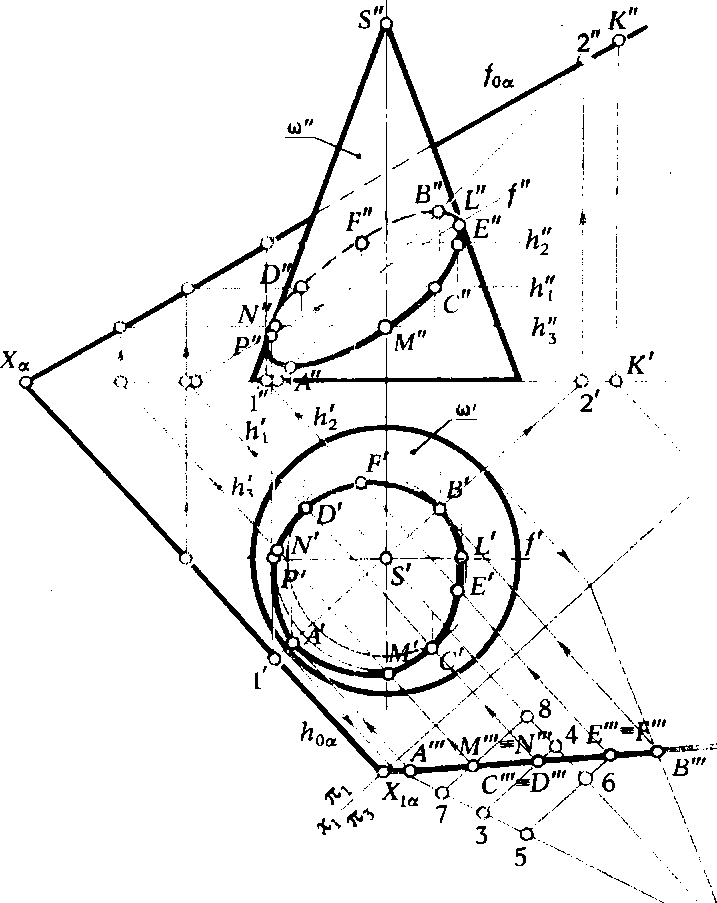

Определение проекций линий сечения следует начинать с построения опорных точек точек, расположенных на очерковых образующих поверхности (точки, определяющие границы видимости проекций кривой); точек, удаленных на экстремальные (максимальное и минимальное) расстояния от плоскостей проекций. После этого определяют произвольные точки линии сечения.
Сечение поверхности плоскостью в общем случае представляет собой кривую (или прямую, если пересекаются плоскости), принадлежащую секущей плоскости.
При пересечении поверхности или какой-либо геометрической фигуры плоскостью получается плоская фигура, которую называют сечением.
Пересечение поверхности плоскостью (построение сечения)
Курс начертательной геометрии Пересечение поверхности плоскостью (построение сечения)
Пересечение поверхности плоскостью (построение сечения) - Позиционные задачи - Курс начертательной геометрии - Чертежи, теория, решение и примеры задач по начертательной геометрии.
